引言
继承是C++作为面向对象语言的一大特性。继承提高了代码的复用和可扩展性。子类可以把父类的数据成员“完整”地继承下来，而对于父类的成员函数，子类继承的是它们的调用权。
根据子类继承父类的个数，继承分为单继承、多继承：
- 单继承，子类继承一个父类
- 多继承：子类继承多个父类
另外还有一种虚继承，虚继承其实是为了解决多继承带了的问题而引入的。后边再详述。
单继承没什么好说的，所以不单独列一节。并且下边的美人鱼例子，虽是为讲多继承而设计，但它也包含了单继承的内容。
多继承
我们以美人鱼为例，美人鱼既有美人的某些属性，又有鱼的某些属性，可以把美人和鱼看作美人鱼的父类；而美人和鱼都是动物，可以把动物看作美人和鱼的共同父类。这样我们就可以定义如下几个类：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
class Animal{
public:
int data_Animal;
};
class Beauty : public Animal{
public:
int data_Beauty;
};
class Fish : public Animal{
public:
int data_Fish;
};
class BeautyFish : public Beauty, public Fish{
public:
int data_BeautyFish;
};
|
如果把这四个类的继承关系画成图，你就会发现，四个类组成一个菱形，这就是菱形继承。
那么这四个类的对象会占用多大的内存呢？我在64位Linux平台下，用g++编译器的-fdump-class-hierarchy选项做了测试，为忽略内存对齐影响，使用#pragma pack(1)设为1字节对齐。测试结果如下：
1
2
3
4
|
sizeof(Animal) == 4
sizeof(Beauty) == 8
sizeof(Fish) == 8
sizeof(BeautyFish) == 20
|
-fdump-class-hierarchy生成的文件内容如下（只保留以上四个类）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
|
Class Animal
size=4 align=1
base size=4 base align=1
Animal (0x0x7f11187c4d80) 0
Class Beauty
size=8 align=1
base size=8 base align=1
Beauty (0x0x7f111860e5b0) 0
Animal (0x0x7f11187c4de0) 0
Class Fish
size=8 align=1
base size=8 base align=1
Fish (0x0x7f111860e618) 0
Animal (0x0x7f11187c4e40) 0
Class BeautyFish
size=20 align=1
base size=20 base align=1
BeautyFish (0x0x7f111861e540) 0
Beauty (0x0x7f111860e680) 0
Animal (0x0x7f11187c4ea0) 0
Fish (0x0x7f111860e6e8) 8
Animal (0x0x7f11187c4f00) 8
|
这是一个简单的模型，各个类都没有虚函数，所以不难想象为什么结果是这样。用图来表示，各个类的对象的内存布局大致如下：
可以看到，在BeautyFish的对象内，保存了两份data_Animal，一份来自父类Beauty，另一份来自父类Fish。从功能上讲，BeautyFish的对象没有必要保存两份data_Animal，这样是非常浪费内存空间的，这就是多继承带来的数据冗余问题。
除了数据冗余，多继承还会带来二义性问题。假设有下面这样的程序：
1
2
3
4
5
6
|
int main(){
BeautyFish bf;
bf.data_Animal = 2021; //语句1
bf.Beauty::data_Animal = 2021; //语句2
bf.Fish::data_Animal = 2021; //语句3
}
|
- 语句1将会产生二义性调用，bf内有两份data_Animal，程序不知道该去给哪一个进行赋值操作；
- 语句2和语句3可以正常通过，因为通过作用域限定符指明了具体给哪个data_Animal进行赋值操作。
虚继承
为了解决多继承带来的数据冗余与二义性问题，C++引入了虚继承机制。虚继承使子类只保留一份间接基类的成员，既节省内存空间，又避免了二义性的麻烦。
于BeautyFish类而言，Beauty和Fish是它的直接基类，Animal则是它的间接基类。
具体做起来也非常简单，只需要在Beauty和Fish继承Animal时，加一个virtual关键字。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
class Animal{
public:
int data_Animal;
};
class Beauty : public virtual Animal{
public:
int data_Beauty;
};
class Fish : public virtual Animal{
public:
int data_Fish;
};
class BeautyFish : public Beauty, public Fish{
public:
int data_BeautyFish;
};
|
同样的方法，我们再来测一下四个类的对象的大小，测试结果如下：
1
2
3
4
|
sizeof(Animal) == 4
sizeof(Beauty) == 16
sizeof(Fish) == 16
sizeof(BeautyFish) == 32
|
-fdump-class-hierarchy生成的文件内容如下（只保留以上四个类）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
|
Class Animal
size=4 align=1
base size=4 base align=1
Animal (0x0x7f758e638d80) 0
Vtable for Beauty
Beauty::_ZTV6Beauty: 3u entries
0 12u
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI6Beauty)
VTT for Beauty
Beauty::_ZTT6Beauty: 1u entries
0 ((& Beauty::_ZTV6Beauty) + 24u)
Class Beauty
size=16 align=1
base size=12 base align=1
Beauty (0x0x7f758e4825b0) 0
vptridx=0u vptr=((& Beauty::_ZTV6Beauty) + 24u)
Animal (0x0x7f758e638de0) 12 virtual
vbaseoffset=-24
Vtable for Fish
Fish::_ZTV4Fish: 3u entries
0 12u
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI4Fish)
VTT for Fish
Fish::_ZTT4Fish: 1u entries
0 ((& Fish::_ZTV4Fish) + 24u)
Class Fish
size=16 align=1
base size=12 base align=1
Fish (0x0x7f758e482618) 0
vptridx=0u vptr=((& Fish::_ZTV4Fish) + 24u)
Animal (0x0x7f758e638e40) 12 virtual
vbaseoffset=-24
Vtable for BeautyFish
BeautyFish::_ZTV10BeautyFish: 6u entries
0 28u
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI10BeautyFish)
24 16u
32 (int (*)(...))-12
40 (int (*)(...))(& _ZTI10BeautyFish)
Construction vtable for Beauty (0x0x7f758e482680 instance) in BeautyFish
BeautyFish::_ZTC10BeautyFish0_6Beauty: 3u entries
0 28u
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI6Beauty)
Construction vtable for Fish (0x0x7f758e4826e8 instance) in BeautyFish
BeautyFish::_ZTC10BeautyFish12_4Fish: 3u entries
0 16u
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI4Fish)
VTT for BeautyFish
BeautyFish::_ZTT10BeautyFish: 4u entries
0 ((& BeautyFish::_ZTV10BeautyFish) + 24u)
8 ((& BeautyFish::_ZTC10BeautyFish0_6Beauty) + 24u)
16 ((& BeautyFish::_ZTC10BeautyFish12_4Fish) + 24u)
24 ((& BeautyFish::_ZTV10BeautyFish) + 48u)
Class BeautyFish
size=32 align=1
base size=28 base align=1
BeautyFish (0x0x7f758e492540) 0
vptridx=0u vptr=((& BeautyFish::_ZTV10BeautyFish) + 24u)
Beauty (0x0x7f758e482680) 0
primary-for BeautyFish (0x0x7f758e492540)
subvttidx=8u
Animal (0x0x7f758e638ea0) 28 virtual
vbaseoffset=-24
Fish (0x0x7f758e4826e8) 12
subvttidx=16u vptridx=24u vptr=((& BeautyFish::_ZTV10BeautyFish) + 48u)
Animal (0x0x7f758e638ea0) alternative-path
|
虽然只是加了个virtual，但我们可以看到上边的文件已经比之前的复杂很多了。经过分析上边的文件，结合gdb的打印类布局的内容以及网上相关博客，我还是分析出了四个类的内存布局。
Animal、Beauty和Fish的内存模型如下图：
Animal类对象的内存布局与之前一模一样，不再赘述。
Beauty和Fish内存模型是一样的，我们以Beauty为例讲解。
- 虚继承的话，子类的对象里首先存的是自己的东西，最后才是虚基类的东西；
- 非虚继承的话，子类的对象里首先存的是基类的东西，最后才是自己的东西。如果有多个基类，则按照继承的顺序，第一个基类被设为主基类。
由于是Beauty虚继承Animal，所以在Beauty对象的内存里，首先是虚指针vptr和Beauty自己的数据data_Beauty，最后才是从虚基类Animal继承来的data_Animal。
Beauty的虚表有三个内容：
- 第一个slot是vbase_offset，其值是12。这个值的意思是，Beauty中虚基类的部分（即Animal的部分）在Beauty对象内存中的偏移量是12。我们可以看到从Beauty对象的内存首地址偏移12个字节正好是data_Animal的地址。
- 第二个slot是offset_to_top。将对象从当前这个类型（this指针）转换为该对象的实际类型的地址偏移量；
- 第三个slot是type_info_for_Beauty,用于RTTI。
第二和第三个slot里的内容还没有弄明白，这里就先不多说了。

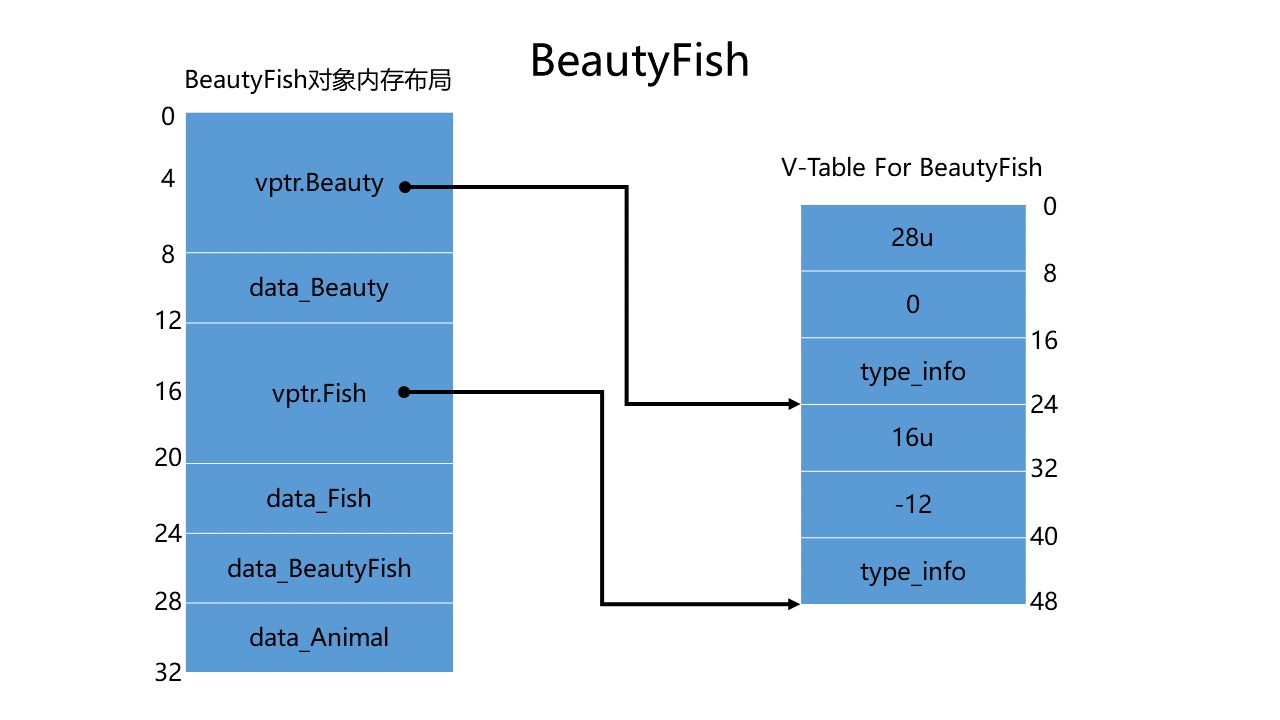

BeautyFish就比较复杂了，其内存布局大致如下：
BeautyFish非虚继承Beauty和Fish，所以BeautyFish对象的内存里，首先是基类的东西，即Beauty的虚指针和数据、Fish的虚指针和数据，然后是BeautyFish自己的数据，最后是虚基类Animal的数据。
BeautyFish的虚表这里不再展开。
总结
关于C++对象的内存布局，C++标准并没有作出严格的约束，只是做了一个框架性的约束，而具体的实现交由编译器自己来完成。所以就导致C++对象模型相关内容是编译器相关的，不同的编译器可能会有不同的结果。
以我所知道的，GCC和VC++对于C++对象内存模型的实现差别就很大。比如对于虚基类，GCC的做法是扩展了虚表（virtual table）；而VC++则是模仿虚表，建了一个虚基类表（virtual base class table），正如虚指针vptr指向虚表一样，VC++会在C++对象里加一个虚基类指针vbptr，该指针指向虚基类表。
这些东西有些繁杂，我也不能保证写的一定正确，很多东西都是自己分析得出，只为建立自己的C++对象模型观。如有朋友发现有误，欢迎指出。
